淋雨試驗箱產品說明

LX系列 淋雨試驗箱可以用來考核和確定電工、電子產品外殼和密封性和電氣設備外殼的防護（IP）等級鑒定，以及在水試驗后或在試驗期間能否保證設備和元件良好的工作性能及現在使用的（道路車輛 外部照明和光信號裝置環境耐久性）的試驗。

淋雨試驗箱參照標準

淋雨試驗箱綜合電工、電子產品及照明電器進行淋雨（防水）試驗標準的技術要求。依據標準：GB 4208-2008外殼防護等級IPX3、IPX4 ,GB/T 10485-2007及GB 4942中對設備的要求制作。

淋雨試驗箱技術規格

l  試驗臺面積： φ400mm

l  樣品架轉速： 1～4r/min可調

l  樣  品  架： 承重30kg

l  淋 雨用 水： 當?shù)厍鍧嵉淖詠?lái)水

l  淋雨試驗箱主要技術參數:

1．      噴水孔徑：φ0.4mm（或φ0.8mm）

2．      噴水孔間距:  50mm

3．      噴水環半徑:  R400mm

4．      噴水管內徑:  φ16mm

5．      擺 管擺角幅 度:  ±60°、±180°(理論值)

6．      擺   速  調  節:  無級調節

7．      每孔平均水流速度： 0.07L／min（或0.6L／min）

l  淋雨試驗箱直（旋）管主要技術參數：

1．轉臂長度：500mm

2．噴管通徑：φ16mm

3．噴孔直徑：φ1.2mm

4．噴孔個數：40

5．噴孔間距：12.5mm

6．噴管轉速：23轉/分

7．旋管角度：360°旋轉

8．旋管噴水水壓：98kpa可調

9．旋管水流量：25.4L/min可調

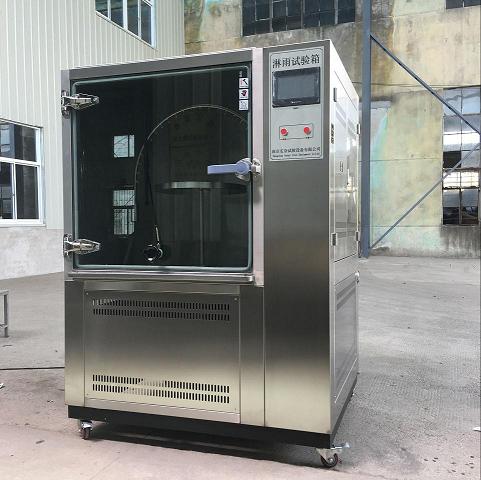

淋雨試驗箱設備結構

淋雨試驗箱可以為科研、產品開發和質量檢測提供相應的環境模擬和加速測試試驗，可360º旋轉的直角淋雨試驗，又可進行0º～±180º(理論值)擺幅的擺管淋雨試驗。

淋雨試驗箱選用材料，使用激光加工成型，箱體內外壁選用進口SUS304不銹鋼板制作。設備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制。

可視鋼化透明玻璃門，可清晰的觀察整個試驗過程，同時還配置了雨刮器來清 除玻璃上的水滴。

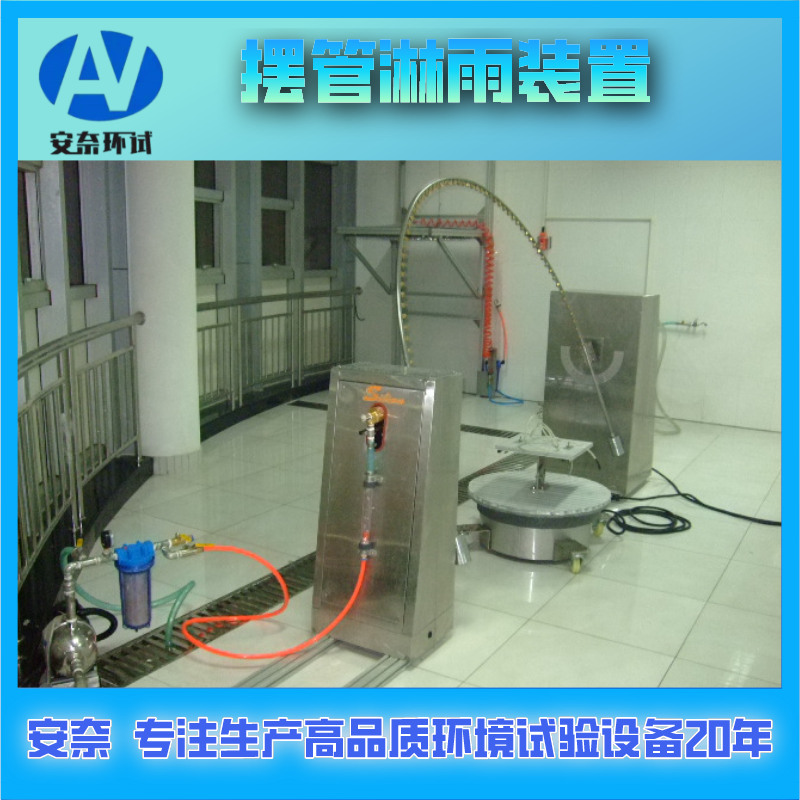

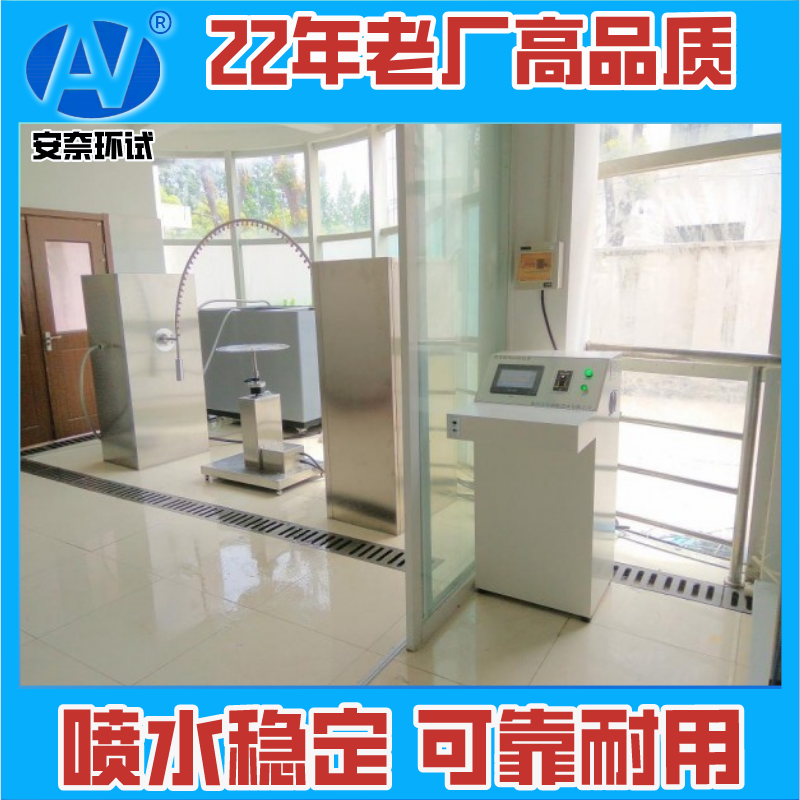

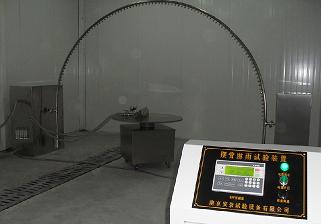

淋雨試驗箱設計安裝一套半徑400㎜的擺管，可以作180度往返擺動，同時將控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗。

樣品架設計載重30公斤，并且可以水平方向360度旋轉。并留有足夠大的距離方便機械將接近30公斤的樣品置于樣品架之上。

設備配備有足夠大的水箱以供擺管和旋管?chē)娝?。多層過濾系統保障吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力不堵塞從擺管或旋管的噴嘴噴出。

淋雨試驗箱保護系統

l        配備水質過濾器；

l        無熔絲保護開關；

l        過載、漏電、全護套式接線端子；

l        具有自動關機等保護功能；

淋雨試驗箱隨 機 資 料

l        說明書、電路圖、合格證、保修卡；

l        操作方法、注意事項、出貨基本配件、維修保養事項；

淋雨試驗箱使用條件

l            環境溫度：5℃～＋32℃（24小時內平均溫度≤28℃）；

l            環境濕度：≤85%；

l            電源要求：AC380（ ±10%）V/50HZ

淋雨試驗箱交貨說明

l      供方送貨上門并負責運費

l      供方負責安裝調試操作介紹，直到需方員工獨 立操作為止；

l      保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務須到現場解決的，供方在72小時之內到達用戶現場。
